Sabroe – Heat Exchangers, Vessels & Air Purger

Sabroe ECSQ Shell and tube Cascade Cooler

ECSQ Is Designed For R717/R744 Operation. It Has An Integrated Liquid Separator And A Capacity Range Between 60 Kw And 6,000 Kw.

ECSQ dirancang untuk operasi R717/R744. Ini memiliki pemisah cairan terintegrasi dan kisaran kapasitas antara 60 kW dan 6.000 kW.

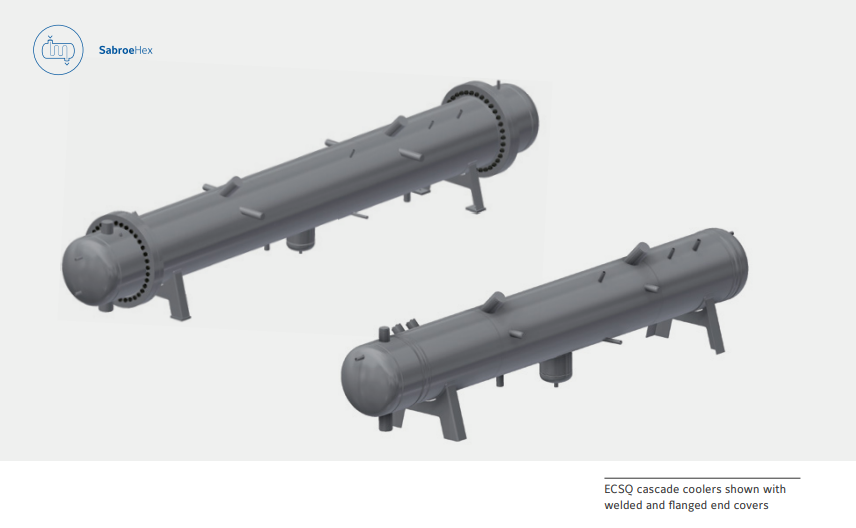

Cascade cooler ECSQ ditunjukkan dengan penutup ujung yang dilas dan bergelang

Perangkat

Seri ECSQ menggabungkan teknologi perpindahan panas pendidihan dan kondensasi cerdas Sabroe menggunakan heat exchangers shell and tube horizontal untuk kondensasi dan pendidihan dalam tabung di sisi cangkang.

Penukar terutama dirancang untuk mengembunkan R744 di sisi tabung dan menguapkan R717 di sisi cangkang. Namun, ada kompatibilitas penuh dengan refrigeran lain yang sesuai dengan bahannya.

Jangkauan

Heat exchangers kaskade ECSQ tersedia di lebih dari 100 konfigurasi yang berbeda. Konfigurasi seri didasarkan pada 125 tahun pengalaman tak tertandingi dalam penyediaan komponen dan sistem pendingin. Heat exchangers kaskade ECSQ dapat dioperasikan antara 50°C dan -40°C dan 21/-1 barg di sisi cangkang, dan antara 100°C dan -40°C dan 40/-1 barg di sisi tabung.

Model

4020A1
5020A1
6020A1
7030A1
8030A1
9030A1
A040A1

Fitur dan Manfaat

Fitur	Manfaat
Pemisah cairan terintegrasi di sisi cangkang yang menguap	Hal ini untuk menghilangkan kebutuhan akan pemisah cairan konvensional dan mengurangi jejak instalasi secara keseluruhan
Ø Pipa 10 mm dan panduan aliran internal	Ada muatan zat pendingin minimal dan perpindahan panas yang sangat efisien di sisi cangkang berbeda dengan desain cangkang dan tabung konvensional
Perhitungan dan pemilihan produk melalui COMP1	Pemilihan produk yang disederhanakan dan evaluasi kinerja termal dalam kondisi beban sebagian

Prinsip Kerja ECSQ

CO2 Gas CO2 Cair NH3 Gas NH3 Gas + cair NH3 Gas Prinsip kerja ECSQ CO2 gas CO2 cair NH3 gas dan cair NH3 gas NH3 gas E C S Q Sisi tabung melewati 50 20 02 Panjang Shell (dm) kira-kira. Diameter cangkang (cm) untuk kapal 100 cm Tabung halus ø 10 mm Tabung dari baja biasa Pengembunan di dalam tabung Penguapan di luar tabung

Pilihan

Pelat tabung ganda untuk perlindungan kebocoran dan deteksi kebocoran
Penutup ujung bergelang atau dilas penuh
Persetujuan non-PED berdasarkan permintaan (DNV, LRS, dll.)
Pembuangan oli atau wadah oli untuk pengembalian oli

Sabroe CORB Shell and tube Condenser

CORB is designed for condensation on the shell side outside the tubes and heating of a secondary fluid on the tube side. The capacity range is between 50 kW and 10,000 kW.

CORB dirancang untuk kondensasi pada sisi cangkang di luar tabung dan pemanasan cairan sekunder pada sisi tabung. Kisaran kapasitas antara 50 kW dan 10.000 kW.

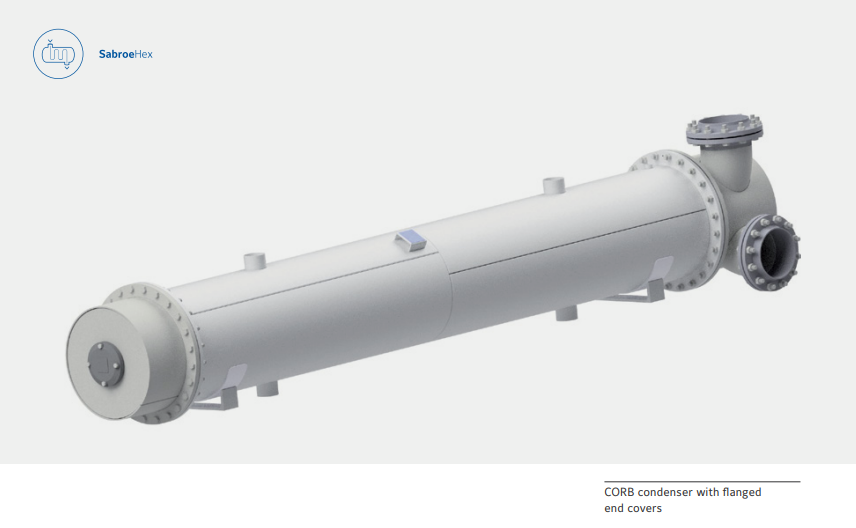

CORB Condenser dengan fanged an covers

Perangkat Condenser

Heat exchangers dirancang untuk memanaskan media fluida sekunder seperti air, etilen, propilen glikol, dan media non korosif lainnya.

Jangkauan

Condenser CORB tersedia dalam lebih dari 100 konfigurasi yang berbeda. CORB dirancang dengan pipa stainless steel. Heat exchangers dapat dikonfigurasi dengan 1 hingga 6 lintasan di sisi sekunder agar sesuai dengan permintaan kapasitas dan aliran sekunder. Semua sambungan, kecuali 1 lintasan, dilengkapi dengan flensa penghitung. Penutup pembalik dilengkapi dengan sambungan untuk pengurasan dan pembersihan udara. Penukar CORB dapat dioperasikan antara 100°C dan -10°C dan 40/-1 barg di sisi cangkang, dan antara 100°C dan 0°C dan 10/0 barg di sisi tabung.

Fitur dan Manfaat

Fitur	Manfaat
1 sampai 6 lewat di sisi sekunder	Berbagai konfigurasi pola tabung mengakomodasi rasio aliran dan kapasitas yang berbeda
Perhitungan dan pemilihan produk melalui COMP1	Pemilihan produk yang disederhanakan dan evaluasi kinerja termal dalam kondisi beban sebagian
Bahan tabung tahan karat	Dapat menahan operasi dengan air asin standar dan beroperasi dengan semua condenser CORB refrigeran alami dengan penutup ujung bergelang

Pilihan

Sambungan tunggal atau ganda pada sisi refrigeran/cangkang
Sambungan tunggal atau ganda pada sisi brine/tabung
Sambungan air asin dari DN80 ke DN300

Model

21XXYY
27XXYY
32XXYY
41XXYY
50XXYY
60XXYY
70XXYY
10XXYY
12XXYY
14XXYY

Sabroe COSB Shell and tube Condenser

COSB is designed for condensation on the shell side outside the tubes and heating of a secondary fluid on the tube side. The capacity range is between 50 kW and 10,000 kW.

COSB dirancang untuk kondensasi pada sisi cangkang di luar tabung dan pemanasan fluida sekunder pada sisi tabung. Kisaran kapasitas antara 50 kW dan 10.000 kW.

Condenser COSB dengan penutup ujung bergelang

Perangkat Condenser

Heat exchangers dirancang untuk memanaskan media fluida sekunder seperti air, etilen, propilen glikol, dan media non korosif lainnya.

Jangkauan

Condenser COSB tersedia dalam lebih dari 100 konfigurasi berbeda. COSB dikonfigurasikan dengan pipa baja umum dan merupakan alternatif hemat biaya untuk condenser CORB. Unit dapat dikonfigurasi dengan 1 hingga 6 lintasan di sisi sekunder agar sesuai dengan kapasitas dan aliran sekunder. Semua sambungan, kecuali 1 lintasan, dilengkapi dengan flensa penghitung. Penutup pembalik dilengkapi dengan sambungan untuk pengurasan dan pembersihan udara.

Condenser COSB dapat dioperasikan antara 150°C dan -10°C dan 40/-1 barg di sisi cangkang, dan antara 80°C dan 0°C dan 10/0 barg di sisi tabung.

Model

21XXYY
27XXYY
32XXYY
41XXYY
50XXYY
60XXYY
70XXYY
10XXYY
12XXYY
14XXYY

Fitur dan Manfaat

Fitur	Manfaat
1 sampai 6 lewat di sisi sekunder	Berbagai konfigurasi pola tabung mengakomodasi rasio aliran dan kapasitas yang berbeda
Perhitungan dan pemilihan produk melalui COMP1	Pemilihan produk yang disederhanakan dan evaluasi kinerja termal dalam kondisi beban sebagian
Bahan tabung baja biasa	Opsi hemat biaya untuk sistem tanpa elemen korosif dalam air garam

Pilihan

Sambungan tunggal atau ganda pada sisi refrigeran/ cangkang
Sambungan tunggal atau ganda pada sisi brine/tabung
Beragam ukuran sambungan air asin

Sabroe COTB Shell and tube Condenser

COTB is designed for condensation on the shell side outside the tubes and heating of corrosive fluids on the tube side. The capacity range is between 50 kW and 10,000 kW.

COTB dirancang untuk kondensasi pada sisi cangkang di luar tabung dan pemanasan cairan korosif pada sisi tabung. Kisaran kapasitas antara 50 kW dan 10.000 kW.

Condenser titanium COTB dengan penutup ujung bergelang

Perangkat Condenser

Heat exchangers dirancang untuk memanaskan media fluida sekunder seperti air, etilena, dan propilen glikol dengan fokus utama pada pemanasan media korosif yang serupa dengan air payau untuk heat pumps dan aplikasi lepas pantai.

Jangkauan

Condenser COTB tersedia dalam lebih dari 100 konfigurasi yang berbeda. COTB dikonfigurasikan dengan pipa titanium dan dirancang untuk pengoperasian pada aplikasi yang paling menuntut. Unit dapat dikonfigurasi dengan 1 hingga 6 lintasan di sisi sekunder agar sesuai dengan kapasitas dan aliran sekunder. Semua sambungan, kecuali 1 lintasan, dilengkapi dengan flensa penghitung. Penutup pembalik dilengkapi dengan sambungan untuk pengurasan dan pembersihan udara.

Condenser COTB dapat dioperasikan antara 120°C dan 0°C dan 40/-1 barg di sisi cangkang, dan antara 100°C dan 0°C dan 10/-1 barg di sisi tabung.

Model

21XXYY
27XXYY
32XXYY
41XXYY
50XXYY
60XXYY
70XXYY
80XXYY
10XXYY
12XXYY
14XXYY

Fitur dan Manfaat

Fitur	Manfaat
1 sampai 6 lewat di sisi sekunder	Berbagai konfigurasi pola tabung mengakomodasi rasio aliran dan kapasitas yang berbeda
Perhitungan dan pemilihan produk melalui COMP1	Pemilihan produk yang disederhanakan dan evaluasi kinerja termal dalam kondisi beban sebagian
Bahan tabung titanium	Memungkinkan pengoperasian dengan air asin korosif dan media kerja

Pilihan

Sambungan tunggal atau ganda pada sisi refrigeran/ cangkang
Sambungan tunggal atau ganda pada sisi brine/tabung
Sambungan air asin dari DN100 ke DN350

Sabroe ESRB Shell And Tube Evaporator

Evaporator ESRB dirancang untuk penguapan refrigeran yang dibanjiri di luar

Tabung dan pendinginan cairan sekunder di sisi tabung. Kisaran kapasitas antara 100 kW dan 6500 kW.

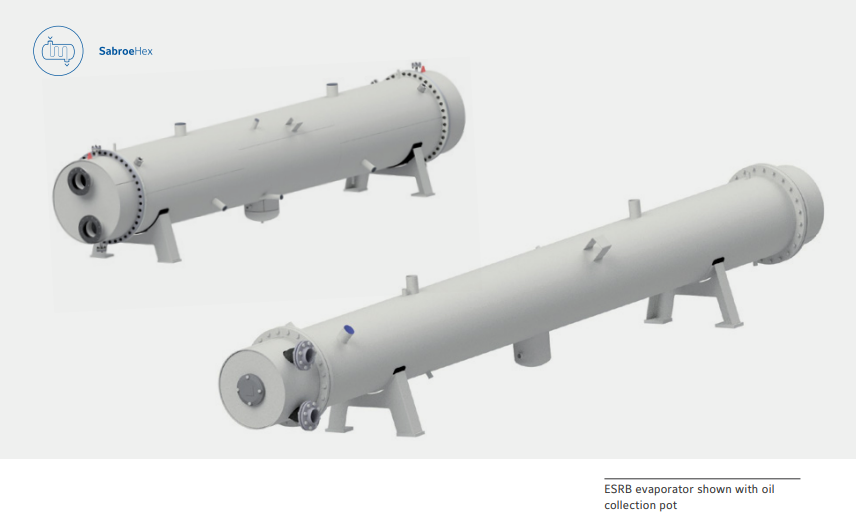

Evaporator ESRB ditunjukkan dengan wadah pengumpul minyak

Perangkat Evaporator

Heat exchangers dirancang untuk pendinginan media cairan sekunder seperti air, etilen, propilen glikol dan media non korosif lainnya. Pemisah cairan terintegrasi mengurangi jejak keseluruhan instalasi dan memastikan koefisien perpindahan panas yang tinggi sekaligus melindungi compressor dari slugging cairan apa pun.

Jangkauan

Evaporator ESRB tersedia dalam lebih dari 100 konfigurasi berbeda. ESRB dikonfigurasi dengan pipa stainless steel. Unit ini dapat dikonfigurasikan dengan empat pola tabung yang berbeda tergantung pada kepekaan jika terjadi pengisian daya yang berlebihan. Model-A memiliki jumlah tabung terendah, dan model-D memiliki jumlah tabung tertinggi per diameter.

Exchange ESRB dapat dioperasikan antara 50°C dan -40°C dan 29/-1 barg di sisi cangkang, dan antara 50°C dan -30°C dan 10/0 barg di sisi tabung.

Model

50YYXX
60YYXX
70YYXX
80YYXX
90YYXX
10YYXX
12YYXX
14YYXX
16YYXX

Fitur dan Manfaat

Fitur	Manfaat
Pemisah cairan terintegrasi	Pemisah cairan eksternal tidak diperlukan, dan tapak keseluruhan instalasi berkurang
Empat pola tabung yang berbeda	Berbagai konfigurasi pola tabung mengakomodasi desain sistem yang berbeda
Perhitungan dan pemilihan produk melalui COMP1	Pemilihan produk yang disederhanakan dan evaluasi kinerja termal dalam kondisi beban sebagian
Bahan tabung tahan karat	Dapat menahan pengoperasian dengan air asin standar dan beroperasi dengan semua refrigeran alami

Pilihan

Sambungan tunggal atau ganda pada sisi refrigeran/ cangkang
Sambungan tunggal atau ganda pada sisi brine/tabung
ambungan air asin dari DN100 ke DN450

Sabroe ESSB Shell And Tube Evaporator

Evaporator ESSB dirancang untuk penguapan refrigeran di luar tabung dan pendinginan fluida sekunder di sisi tabung. Kisaran kapasitas antara 100 kW dan 6500 kW.

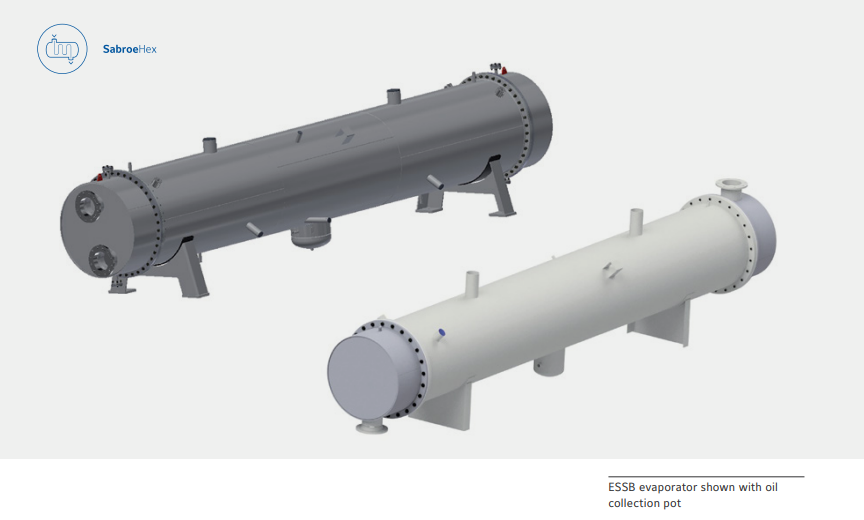

Evaporator ESSB ditunjukkan dengan pot pengumpul minyak

Unit Perangkat

Jangkauan

Evaporator ESSB tersedia dalam lebih dari 100 konfigurasi berbeda dan merupakan alternatif hemat biaya dibandingkan dengan ESRB. ESSB dikonfigurasikan dengan pipa baja biasa. Unit ini dapat dikonfigurasikan dengan empat pola tabung yang berbeda tergantung pada kepekaan jika terjadi pengisian daya yang berlebihan. Model-A memiliki jumlah tabung terendah, dan model-D memiliki jumlah tabung tertinggi per diameter. Exchange ESSB dapat dioperasikan antara 50°C dan -30°C dan 24/-1 barg di sisi cangkang, dan antara 50°C dan -30°C dan 10/-1 barg di sisi tabung.

Model

50YYXX
60YYXX
70YYXX
80YYXX
90YYXX
10YYXX
12YYXX
14YYXX
16YYXX

Fitur dan Manfaat

Fitur	Manfaat
Pemisah cairan terintegrasi	Pemisah cairan eksternal tidak diperlukan, dan tapak keseluruhan instalasi berkurang
Empat pola tabung yang berbeda	Berbagai konfigurasi pola tabung mengakomodasi desain sistem yang berbeda
Perhitungan dan pemilihan produk melalui COMP1	Pemilihan produk yang disederhanakan dan evaluasi kinerja termal dalam kondisi beban sebagian
Bahan tabung baja biasa	Solusi hemat biaya untuk sistem tanpa garam atau klorin dalam air garam

Pilihan

Sambungan tunggal atau ganda pada sisi refrigeran/ cangkang
Sambungan tunggal atau ganda pada sisi brine/tabung
Sambungan air asin dari DN100 ke DN450

Sabroe ESTO Shell And Tube Evaporator

Evaporator ESTO dirancang untuk penguapan zat pendingin di luar tabung dan pendinginan cairan korosif di sisi tabung. Kisaran kapasitas antara 100 kW dan 6500 kW.

Evaporator titanium ESTO dengan pemisah cairan terintegrasi

Perangkat Evaporator

Heat exchangers dirancang untuk pendinginan media cairan sekunder seperti air, etilen dan propilen glikol dengan fokus utama pada pendinginan air laut atau air payau untuk heat pumps dan aplikasi lepas pantai. Pemisah cairan terintegrasi mengurangi jejak keseluruhan instalasi dan memastikan koefisien perpindahan panas yang tinggi sekaligus melindungi compressor dari slugging cairan apa pun.

Jangkauan

Evaporator ESTO tersedia dalam 10 konfigurasi berbeda dan menggunakan tabung titanium agar mampu menahan air garam korosif dan cairan sekunder. Unit ini dapat dikonfigurasikan dengan dua pola tabung yang berbeda tergantung sensitivitas jika terjadi pengisian daya yang berlebihan. Penukar ESTO dapat dioperasikan antara 80°C dan -40°C dan 29/-1 barg di sisi cangkang, dan antara 80°C dan -30°C dan 10/0 barg di sisi tabung.

Model

6030A2
7030A2
8035A2
8040B2
9040A2
1040A2

Fitur dan Manfaat

Fitur	Manfaat
Pemisah cairan terintegrasi	Pemisah cairan eksternal tidak diperlukan, dan tapak keseluruhan instalasi berkurang.
Dua pola tabung yang berbeda	Berbagai konfigurasi pola tabung mengakomodasi desain sistem yang berbeda
Perhitungan dan pemilihan produk melalui COMP1	Pemilihan produk yang disederhanakan dan evaluasi kinerja termal dalam kondisi beban sebagian
Bahan tabung titanium	Memungkinkan pengoperasian dengan air asin korosif dan media kerja

Pilihan

Sambungan air asin dari DN100 ke DN300
Penutup ujung yang dilapisi

Sabroe DISS Desuperheater Shell And Tube

DISS dirancang untuk desuperheating gas buangan di dalam tabung di sisi tabung dan pemanasan cairan sekunder atau refrigeran di sisi cangkang. Kisaran kapasitas antara 50 kW dan 10.000 kW.

DISS Desuperheater

Unit Perangkat

Desuperheater adalah heat exchangers shell and tube tertutup horizontal, yang dirancang untuk memanaskan air dalam sirkuit tertutup di bagian luar tabung baja lurus dengan mendinginkan gas bertekanan tinggi di dalam tabung dengan sisipan bintang. Desuperheater dapat dibangun ke saluran gas bertekanan antara compressor dan condenser di unit pendingin dan heat pumps.

Jangkauan

Evaporator DISS tersedia dalam lima konfigurasi berbeda. Ini dikonfigurasi dengan pipa baja biasa dengan sisipan bintang untuk perpindahan panas yang optimal. Penukar DISS dapat dioperasikan antara 120°C dan 0°C dan 40/-1 barg di sisi cangkang, dan antara 100°C dan 0°C dan 10/-1 barg di sisi tabung.

Model

163160
213146
273140
323128
413122

Fitur dan Manfaat

Fitur	Manfaat
Penurunan tekanan rendah di sisi refrigeran	Pekerjaan compressor yang lebih sedikit diperlukan dibandingkan dengan solusi pelat-dan-pelat
Perhitungan dan pemilihan produk melalui COMP1	Pemilihan produk yang disederhanakan dan evaluasi kinerja termal dalam kondisi beban sebagian
Sisipan bintang	Perpindahan panas yang tinggi dari pelepasan gas ke media pendingin

Sabroe OWSG Shell And Tube Oil Cooler

Heat exchangers OWSG dirancang untuk mendinginkan oli dalam aplikasi screw compressor. Kisaran kapasitas disesuaikan agar sesuai dengan screw compressor Sabroe.

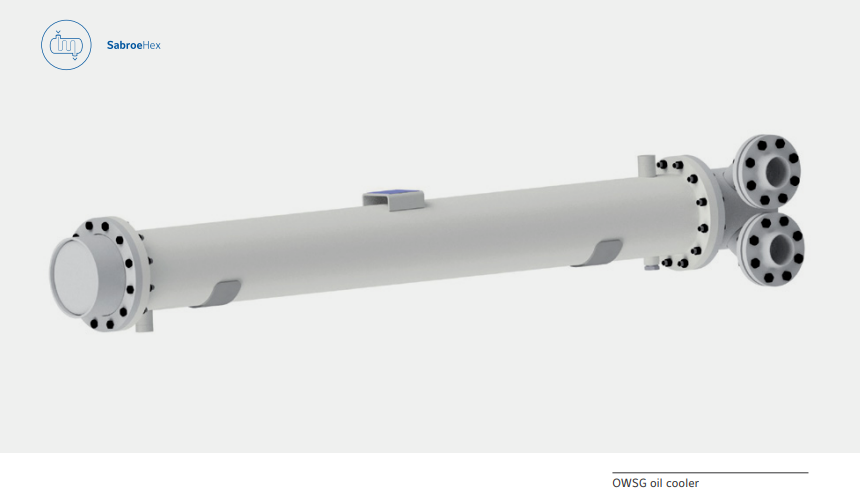

OWSG Oil Cooler

Unit Perangkat

Selain pendinginan oli, desuperheater OWSG juga cocok dipasang sebagai subcooler atau pendingin cair, jika diperlukan.

Jangkauan

Pendingin oli OWSG tersedia dalam lebih dari 100 konfigurasi berbeda. Ini dikonfigurasikan dengan pipa baja biasa, yang cocok untuk sistem yang menggabungkan tindakan anti korosi dan anti kerak. Pendingin oli OWSG disetujui untuk beroperasi antara 120°C dan 0°C dan 26/-1 barg di sisi cangkang, dan antara 65°C dan 0°C dan 10/0 barg di sisi tabung.

Model

1115YY
1315YY
1615YY
1619YY
1623YY
2115YY
2119YY
2123YY
2719YY
2723YY
3219YY
3223YY
4119YY
4123YY

Fitur dan Manfaat

Fitur	Manfaat
Penurunan tekanan rendah	Lebih sedikit daya yang dibutuhkan untuk mengedarkan air pendingin
Perhitungan dan pemilihan produk melalui COMP1	Pemilihan produk yang disederhanakan dan evaluasi kinerja termal dalam kondisi beban sebagian
Minyak di kedua sisi shell atau tube	Rentang konfigurasi dan titik koneksi yang diperluas

Sabroe EOSE Spiral Flash Economiser

EOSE adalah flash economiser tertutup dengan pemisah terintegrasi, dirancang untuk pengoperasian dengan amonia. Kisaran kapasitas disesuaikan agar sesuai dengan kisaran screw compressor Sabroe.

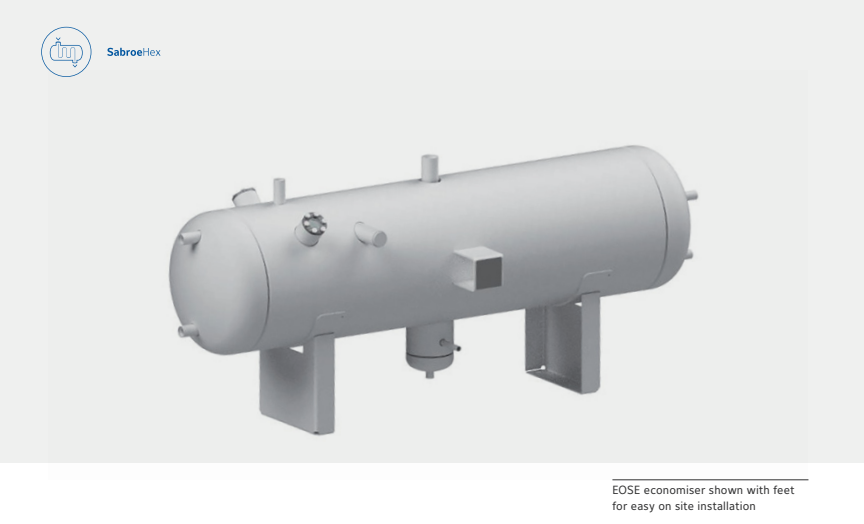

Economiser EOSE ditampilkan dengan kaki untuk kemudahan pemasangan di lokasi

Unit Perangkat

Economiser adalah heat exchangers shell-and-spiral horizontal tertutup, yang mendinginkan cairan dari condenser sebelum ekspansi, dan dengan demikian meningkatkan efisiensi sistem secara keseluruhan.

Jangkauan

ESE closed flash economiser tersedia dalam lima konfigurasi berbeda. Lima konfigurasi standar dirancang agar sesuai dengan rangkaian produk screw compressor Sabroe. Unit ESE disetujui untuk beroperasi antara 50°C dan -40°C dan 26/-1 barg di sisi cangkang, dan antara 50°C dan -40°C dan 26/-1 barg di spiral pendingin.

Model

41601
51601
61602
62002
82002

Fitur dan Manfaat

Fitur	Manfaat
Subcooling cairan condenser	Peningkatan kapasitas pendinginan dengan jumlah kerja compressor yang sama
Perhitungan dan pemilihan produk melalui COMP1	Pemilihan produk yang disederhanakan dan evaluasi kinerja termal dalam kondisi beban sebagian
Pemisah cairan terintegrasi	Karena pemisah cairan eksternal tidak diperlukan, tapak keseluruhan instalasi berkurang

Sabroe Vessels Receivers And Oil Vessels

Vertical and horizontal receivers and oil drain vessels for site installations

Penerima vertikal dan horizontal serta bejana penguras oli untuk pemasangan di lokasi

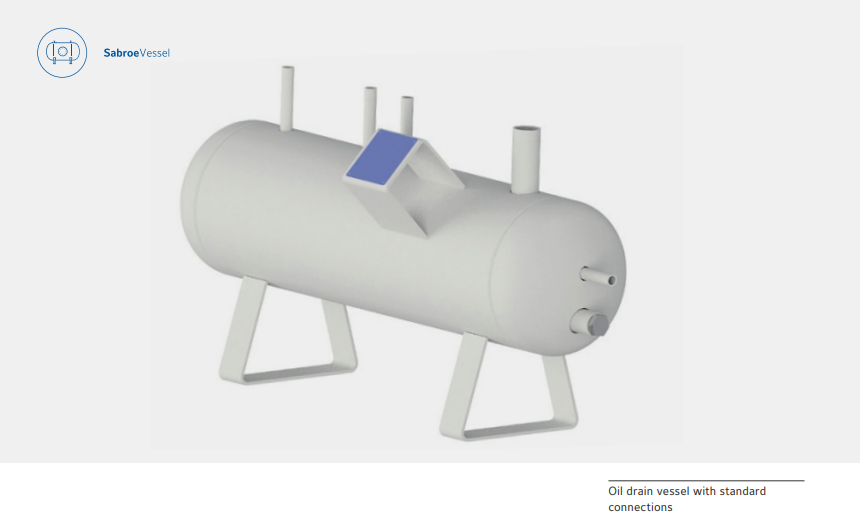

Oil drain vessel with standard connections

Unit Perangkat

Ragam produk bejana Sabroe dan heat exchangers mencakup penerima vertikal dan horizontal untuk instalasi di lokasi. Rangkaian penerima juga mencakup bejana penguras oli.

Receivers

Jika kisaran standar kapal Sabroe tidak mengandung produk yang sepenuhnya sesuai dengan aplikasi tertentu, kapal khusus dapat diproduksi sesuai dengan spesifikasi pelanggan. Diameter maksimum penerima adalah 2400 mm. Untuk semua receiver standar, hal berikut berlaku:

Baja karbon
Tekanan desain: 24 bar
Temperatur desain: -40/+50°C
Penerimaan sesuai modul H1
Variabel jumlah koneksi (2-12)
Termasuk kaki

Oil Drain Vessel

Selain rangkaian penerima horisontal dan vertikal, lini produk Sabroe juga mencakup kapal penguras minyak. Rangkaian produk standar berisi dua model, satu dengan elemen pemanas dan satu lagi tanpa. Hal berikut ini berlaku untuk kedua bejana penguras minyak:

Baja karbon
Tekanan desain: 24 bar
Temperatur desain: -40/+50°C
Penerimaan sesuai modul H1
Termasuk kaki

Fitur dan Manfaat

Fitur	Manfaat
Departemen desain internal	Kami dapat menyetujui dan memproduksi vessel berdasarkan desain pelanggan
Heat exchangers khusus dan bejana	Kami dapat memproduksi unit dengan diameter cangkang hingga 2400 mm

Sabroe SVER Open Flash Economiser

SVER adalah penghemat flash terbuka dengan pemisah terintegrasi yang dirancang untuk pengoperasian dengan sebagian besar zat pendingin. Kisaran kapasitas disesuaikan agar sesuai dengan kisaran screw compressor Sabroe.

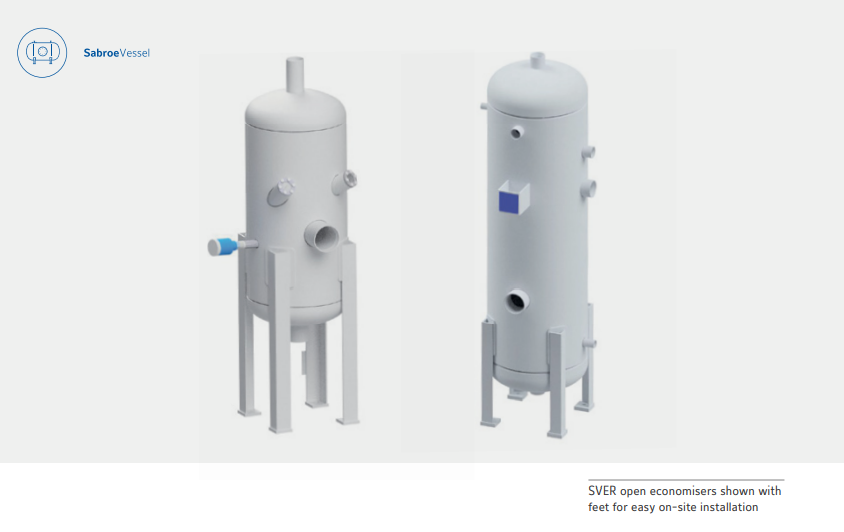

SVER Open Flash economiser ditampilkan dengan kaki untuk kemudahan pemasangan di tempat

Unit Perangkat

Fungsi economiser adalah untuk mendinginkan refrigeran cair (subcooling) dari condenser sebelum dialirkan ke evaporator. Subcooling yang diperoleh dengan memasang economiser meningkatkan efisiensi instalasi refrigerasi.

Jangkauan

SVER Open Flash economiser dapat digunakan dalam lima konfigurasi berbeda. Lima konfigurasi standar dirancang agar sesuai dengan rangkaian produk screw compressor Sabroe. Unit SVER disetujui untuk beroperasi antara 80°C dan -40°C dan 26/-1 barg.

Model

0307
0408
0509
0610
0814

Fitur dan Manfaat

Fitur	Manfaat
Subcooling cairan condenser	Peningkatan kapasitas pendinginan untuk jumlah kerja compressor yang sama.
Perhitungan dan pemilihan produk melalui COMP1	Pilihan sederhana tipe SVER untuk screw compressor Sabroe
Pemisah cairan terintegrasi	Pemisah cairan eksternal tidak diperlukan, dan tapak keseluruhan instalasi berkurang

Sabroe AP1000 Air Purger

Pembersih udara Sabroe AP1000

Meningkatkan kinerja dan mengurangi biaya pengoperasian untuk semua jenis peralatan pendingin amonia industri

Unit Perangkat

Pembersih Udara AP1000 dirancang khusus untuk mempertahankan efisiensi pengaturan pendinginan berbasis amonia dengan menghilangkan udara yang ada dalam muatan zat pendingin. Udara adalah gas yang tidak terkondensasi yang mengurangi permukaan efektif condenser dan evaporator, menghasilkan kinerja pendinginan yang lebih buruk dan biaya pengoperasian yang lebih tinggi. Setiap udara yang memasuki peralatan pendingin juga mengandung uap air. Campuran air, oksigen, dan amonia cenderung memecah oli compressor, mengakibatkan hilangnya viskositas dan sifat pelumas serta keausan dini pada komponen compressor. Menghilangkan udara mengembalikan kapasitas pendinginan yang hilang secara bertahap, sehingga memungkinkan untuk meningkatkan produksi apa pun yang terkait dengan keluaran pendinginan, atau untuk mengurangi konsumsi energi. Peningkatan kinerja umum rata-rata 5–10 persen dari keseluruhan kapasitas pendinginan, atau pengurangan konsumsi daya sebesar 5–10 persen.

AP1000 menampilkan kotak kontrol yang mudah dihubungkan yang terhubung ke pembersih udara dan hingga 16 titik pembersihan, melalui pengaturan yang dimasukkan dengan layar sentuh empat inci di bagian depan panel listrik. Kotak disiapkan untuk menghubungkan modul kotak pembersihan tambahan jika diperlukan lebih dari 16 titik pembersihan.

Fitur dan Manfaat

Fitur	Manfaat
Melindungi terhadap pengurangan bertahap dalam kapasitas pendinginan	Kapasitas pendinginan lebih besar
Secara konstan membersihkan efisiensimenghisap udara dari peralatan pendingin	Pengurangan konsumsi energi untuk peralatan pendingin (biasanya 5–10%)
Desain yang tidak rumit	Pengembalian investasi yang cepat (biasanya kurang dari 12 bulan untuk pengguna di darat atau di atas kapal berukuran sedang
Tidak diperlukan perawatan	Lebih sedikit dekomposisi oli dan lebih sedikit penghentian peralatan pendingin yang tidak dapat dijelaskan
Mudah dipasang	Operasi lebih stabil. Biaya servis dan perawatan refrigeran lebih rendah

Memasang pembersih udara AP1000

Pemasangan pembersih udara, seperti ilustrasi di bawah ini, cukup sederhana. Katup solenoida harus dipasang di setiap garis titik pembersihan dan dihubungkan ke kotak kontrol.

Data Teknis

Data teknis untuk pembersih udara AP1000

Bahan Baja karbon/Stainless steel
Dimensi T x L x D 1300 x 550 x 370 mm
Berat 80 kg
Kapasitas kondensasi 10 hingga 13 kW
Refrigerant Terutama cocok untuk R717
Perlindungan masuknya air IP65

Part No.

4385.010 Baja karbon tanpa kontrol
4385.020 Baja tahan karat tanpa kontrol
4385.031 Kontrol untuk AP1000

Data teknis untuk kotak kontrol

Catu daya 230VAC 50HZ
Dimensi T x L x D 500 x 400 x 300 mm
Enkapsulasi/Perlindungan dari masuknya Pelat baja dicat/IP66
Isi Sakelar utama Siemens S7-1200 PLC Siemens KTP400 Basic 4-inci Lampu yang menunjukkan operasi dan gangguan Relai pada keluaran
Tegangan keluaran untuk solenoida 230 VAC 50 Hz
Kesesuaian CE/PED

Cara mengoperasikan

Kotak kontrol memantau indikator level di bejana serta mengontrol tiga katup solenoid pada pembersih udara itu sendiri dan hingga 16 katup solenoid yang dipasang di jalur pembersih. Pengaturan untuk periode hidup dan mati katup solenoida titik pembersihan dimasukkan pada panel sentuh.

Pemantauan jarak jauh dan kontrol pembersih udara:

Lampu hijau menunjukkan pembersihan aktif
Lampu merah menunjukkan kesalahan sekering
Aktivasi jarak jauh pembersih udara (sinyal “compressor HP berjalan” bebas potensial ke input digital)
Pemantauan jarak jauh kesalahan sekring (kontak bebas potensial)

Sabroe WDO Water, Dirt and Oil Purifier

Sabroe WDO Pemurni Air, Kotoran, dan Minyak

Untuk menghilangkan air, kotoran, dan minyak yang ada dalam muatan zat pendingin

Sabroe WDO-HE dan WDO-HG

Unit Perangkat

WDO Purifier mempertahankan efisiensi pendingin dengan mengurangi jumlah air dan minyak dalam zat pendingin. Hal ini pada gilirannya memungkinkan untuk mengurangi biaya operasi serta risiko penutupan pengguna di darat atau di atas kapal yang tidak terjadwal.

WDO Purifier mengurangi kontaminasi air di pengguna di darat atau di atas kapal amonia, serta meningkatkan kapasitas pendinginan, konsumsi daya, dan biaya pengoperasian. Setiap kontaminasi air yang ada di refrigeran hampir pasti akan berdampak negatif pada kinerja pengguna di darat atau di atas kapal secara keseluruhan.

Untuk pengaturan refrigerasi berbahan dasar amonia biasa, menghilangkan air yang tidak diinginkan dapat membantu mengurangi konsumsi daya sebanyak 5–10 persen. Untuk pengguna di darat atau di atas kapal berukuran sedang, WDO Purifier biasanya memiliki waktu pengembalian kurang dari 12 bulan.

Fitur dan Manfaat

Fitur	Manfaat
Menghilangkan minyak dan kotoran dari instalasi pendingin Anda	Mengurangi biaya pengoperasian dan menjaga agar komponen sistem tetap beroperasi pada efisiensi maksimum
Menghilangkan air yang ada dalam refrigeran amonia	Lebih sedikit korosi pada komponen mekanis, bersama dengan lebih sedikit kerusakan dan gangguan layanan yang tidak terjadwal
Lebih sedikit penggantian oli yang dibutuhkan	Mencegah adanya air dalam zat pendingin yang menurunkan kualitas minyak pelumas dan mengurangi efisiensi pengoperasian dan masa pakai

Data teknis

Perangkat

Volume refrigerant 35 kg
Tekanan operasi maksimum 25 bar
Permukaan pemisah R717 1,2 m²
Kapasitas 15 kW (kurang-lebih)
Kesesuaian CE/PED

Batas operasi

Suhu pengoperasian terendah -50°C
Suhu operasi tertinggi 50°C

WDO-HE

Dimensi satuan P x L x T 2000 x 800 x 1100 mm
Berat, kosong 389 kg

WDO-HG

Dimensi satuan P x L x T 1800 x 750 x 700 mm
Berat, kosong 221 kg

Catu daya (hanya untuk versi WDO-HE)

Tegangan 3 x 400 V, 50 Hz
Konsumsi 6,5 amp
Sekring maksimum dalam suplai 16 amp
Semua informasi dapat berubah tanpa pemberitahuan.
WDO-HE dengan elemen pemanas listrik
WDO-HG untuk gas panas

Part No.

WDO-HE (terisolasi)

4245.001 WDO HE (dipanaskan dengan listrik)

WDO-HG (tidak diisolasi)

4245.002 WDO HG (pemanas gas panas)

Sabroe AP1200 + WDO1200 Purging System

Sistem pembersihan Sabroe AP1200 + WDO1200

Fitur baru: Pengontrol dengan sinyal kadar air dan pengatur waktu udara yang dibersihkan Menghilangkan udara, air, dan kotoran lain yang ada dalam muatan zat pendingin amonia

Sistem pembersihan Sabroe AP1200 + WDO1200

Unit Perangkat

AP1200 + WDO1200 yang sangat kuat adalah sistem pembersihan gabungan udara dan air yang dapat menangani semua ukuran sistem pendingin industri yang menggunakan amonia (R717) sebagai zat pendingin dan memastikan tidak ada udara, air, dan kotoran lain yang tertinggal di dalam sistem. Sistem pembersihan AP1200 + WDO1200 menggunakan energi panas berlebih dari pembersih udara untuk menghilangkan air, kotoran, atau minyak (WDO) yang mungkin ada dalam muatan zat pendingin amonia. Hal ini memungkinkan Anda mengatasi beberapa masalah kontaminasi refrigeran sekaligus dengan biaya yang relatif rendah. Dengan memasang sistem pembersihan AP1200 + WDO1200, Anda mendapatkan manfaat penuh dari amonia bersih dengan spesifikasi yang konsisten, untuk digunakan di jantung sistem pendinginan Anda. Seluruh sistem pembersihan ini mudah dan murah untuk dipasang, dioperasikan, dan diservis. Ini juga ideal sebagai cara berbiaya rendah dan hemat energi untuk meningkatkan efisiensi pengoperasian serta untuk menghindari dan mencegah kejutan yang tidak menyenangkan, gangguan layanan, dan kemungkinan gangguan dalam proses utama Anda.

Fitur dan Manfaat

Fitur	Manfaat
Jumlah udara yang dibersihkan dapat ditentukan dari pengontrol dengan pengatur waktu pembersihan dan tabel kapasitas	Biasanya mengurangi konsumsi energi peralatan pendingin sebanyak 5-10%
Hubungan antara kandungan udara dan air dalam sistem menjadi terlihat	Mengurangi biaya pengoperasian dan menjaga agar sistem pendinginan dan komponennya beroperasi pada efisiensi maksimum
Membantu mencegah reaksi kimia yang tidak diinginkan di semua sistem di instalasi pendingin	Pengoperasian yang lebih stabil serta biaya servis dan pemeliharaan yang lebih rendah
Sinyal peringatan saat siap untuk pompa turun dan pengurasan air dari pengontrol	Penggantian oli yang lebih sedikit diperlukan, efisiensi operasi yang lebih baik, dan masa pakai yang lebih lama untuk peralatan dan instalasi
Biaya instalasi rendah karena AP1200 + WDO1200 dapat menggunakan koneksi yang sama	Mudah dan murah untuk dipasang, dioperasikan, dan diservis

Bagaimana cara pemasangan

Karena tapaknya yang kecil, sistem pembersihan AP1200 + WDO1200 dapat dipasang di tempat yang paling nyaman di lokasi. Pemasangannya sangat mudah karena hanya diperlukan tiga sambungan bersama – untuk pengisapan basah, cairan bertekanan rendah, dan saluran masukan untuk gas kotor.

AP1200

AP1200 bekerja secara otomatis saat terhubung ke pengontrol. Jumlah udara yang dibersihkan dapat ditentukan dari pengontrol dengan pengatur waktu pembersihan dan tabel kapasitas. Ini memastikan bahwa tekanan di dalamnya cukup tinggi dan suhunya cukup rendah untuk mengembunkan gas amonia di ruang dalam. Saat pembersih udara diisi dengan gas yang tidak dapat terkondensasi, pengontrol membuka sambungan pembersih udara dan melepaskan udara hingga tingkat cairan yang tinggi pulih kembali. Kemudian menutup sambungan pembersih udara lagi.

WDO1200

WDO1200 bekerja secara otomatis, tetapi membutuhkan pengurasan lumpur dan penampung air secara manual saat sudah penuh. Unit WDO menguapkan – dan dengan demikian memurnikan – amonia cair dengan mengeksploitasi sifat, tekanan, dan suhu khusus refrigeran, tanpa memerlukan masukan energi tambahan. Amonia menguap sebelum air, meninggalkan kotoran, minyak dan kontaminan lainnya mengendap di reservoir lumpur. Ketika tampilan pengontrol menunjukkan alarm Pompa turun diperlukan, itu berarti persentase air lebih tinggi dari titik setel 40%.

WDO1200 kemudian menahan air yang terlarut dalam amonia cair. Ketika tampilan pengontrol menunjukkan alarm Pengosongan diperlukan, itu berarti suhu reservoir air lebih tinggi dari suhu penguapan (sekitar 12°C) dan air harus dikeringkan. Ini juga merupakan operasi manual.

Data teknis

Volume Refrigerant 35 kg
Tekanan operasi maksimum 25 bar
Permukaan pemisah R717 0,748 m²
Kapasitas 12 kW (kurang-lebih)
Kesesuaian CE/PED

Batas operasi

Suhu pengoperasian terendah -50 °C
Suhu pengoperasian tertinggi 50 °C

AP1200

Dimensi satuan P x L x T 1374 x 302 x 330 mm
Berat, kosong 51 kg

WDO1200

Dimensi unit P x L x T 1340 x 588 x 344 mm
Berat, kosong 46 kg

Part No.

AP1200 + WDO1200 purging system without controls

4385.200 AP1200 + WDO1200 stainless steel combined without controls

AP1200 without controls

4385.150 AP1200 stainless steel without controls

Controls for AP1200/WDO1200

4385.060 Controls for AP1200/WDO1200 16 purge point
4385.061 Controls for AP1200/WDO1200 32 purge point

Sabroe AP100 + Mini WDO combined air and water purger

Sabroe AP100 + Mini WDO menggabungkan pembersih udara dan air

Menghilangkan udara dan air yang ada dalam muatan refrigeran amonia

Sabroe AP100 + Mini WDO

Unit Perangkat

AP100 + Mini WDO adalah kombinasi pembersih udara dan air yang dirancang khusus untuk digunakan dalam sistem pendingin industri kecil dan unit pendingin industri – dari semua ukuran – yang menggunakan amonia (R717) sebagai zat pendingin. Unit AP100 + Mini WDO menggunakan energi panas berlebih dari pembersih udara untuk menghilangkan air, kotoran, atau minyak (WDO) yang mungkin ada dalam muatan zat pendingin amonia. Hal ini memungkinkan Anda mengatasi beberapa masalah kontaminasi refrigeran sekaligus dengan biaya yang relatif rendah. Memasang unit AP100 + Mini WDO berarti Anda mendapatkan manfaat penuh dari amonia bersih dengan spesifikasi yang konsisten, untuk digunakan di jantung sistem pendinginan Anda.

Seluruh sistem pembersihan ini mudah dan murah untuk dipasang, dioperasikan, dan diservis. Ini juga ideal sebagai cara berbiaya rendah dan hemat energi untuk meningkatkan efisiensi pengoperasian serta untuk menghindari dan mencegah kejutan yang tidak menyenangkan, gangguan layanan, dan kemungkinan gangguan lanjutan dalam proses utama Anda.

Fitur dan Manfaat

Fitur	Manfaat
Menggunakan energi yang sering terbuang dalam pembersih udara untuk memberikan kemampuan pembersihan air tambahan	Biasanya mengurangi konsumsi energi peralatan pendingin sebanyak 5–10%
Secara konstan membersihkan efisiensi menghisap udara dan air dari sistem pendingin Anda	Mengurangi biaya pengoperasian dan menjaga agar sistem pendinginan dan komponennya beroperasi pada efisiensi maksimum
Membantu mencegah reaksi kimia yang tidak diinginkan di semua sistem di instalasi pendingin	Pengoperasian yang lebih stabil serta biaya servis dan pemeliharaan yang lebih rendah
Mencegah air yang ada dalam refrigeran menurunkan minyak pelumas	Lebih sedikit penggantian oli yang diperlukan, peningkatan efisiensi pengoperasian, dan masa pakai yang lebih lama untuk peralatan dan instalasi
Hanya diperlukan tiga sambungan – hisap basah, cairan bertekanan rendah, dan saluran gas kotor	Mudah dan murah untuk dipasang, dioperasikan, dan diservis

Bagaimana cara pemasangannya

Unit AP100 + Mini WDO dapat dipasang pada rangka pendukung khusus, berdiri bebas, atau bergerak. Pemasangannya sangat mudah karena hanya diperlukan tiga sambungan – untuk pengisapan basah, cairan bertekanan rendah, dan jalur masukan untuk gas yang tercemar.

AP100

AP100 bekerja secara otomatis saat terhubung ke panel kontrol dan/atau sakelar level. Saat dihidupkan, penundaan pengatur waktu memastikan bahwa katup solenoida pembersih udara tidak dapat terbuka selama 10–30 menit pertama pengoperasian (bergantung pada pengaturan pengatur waktu). Ini memastikan tekanan di dalamnya cukup tinggi dan suhunya cukup rendah agar gas amonia di ruang dalam mengembun. Saat pembersih udara diisi dengan gas yang tidak dapat terkondensasi, sakelar tingkat cairan membuka sambungan pembersih udara dan melepaskan udara hingga tingkat cairan tinggi pulih, lalu menutup kembali sambungan pembersih udara.

Mini WDO

Mini WDO bekerja secara otomatis, tetapi membutuhkan pengurasan manual dari penampung lumpur dan penampung air ketika sudah penuh. Unit WDO menguapkan – dan dengan demikian memurnikan – amonia cair dengan mengeksploitasi sifat, tekanan, dan suhu khusus refrigeran tanpa memerlukan masukan energi tambahan. Amonia menguap sebelum air, meninggalkan kotoran, minyak, dan kontaminan lainnya mengendap di reservoir lumpur. Ketika suhu penampung lumpur lebih tinggi dari suhu penguapan (10–15°C), penampung ini harus dikeringkan. Ini adalah operasi manual. Penjernih air juga menahan air yang terlarut dalam amonia cair. Ketika suhu reservoir air lebih tinggi dari suhu penguapan (10–15°C), air ini harus dikeringkan, setelah pompa mati. Ini juga merupakan operasi manual.

Data teknis

Bahan Baja tahan karat
Dimensi HxWxD 1200 x 620 x 360 mm
Berat Kapasitas 28 kg
Kapasitas penguapan amonia nominal dari pembersih air: 2 kW (kurang-lebih)
Kapasitas amonia nominal pembersih udara: 2 kW (kurang-lebih)
Kesesuaian CE/PED

Part No.

4385.100 AP100 + Mini WDO – tanpa kontrol
4385.101 AP100 + Mini WDO – termasuk. sakelar level untuk 1 pp (berdiri sendiri)
4385.102 AP100 + Mini WDO – termasuk. panel kontrol untuk 16 hal

Semua informasi dapat berubah tanpa pemberitahuan.

Referensi : Katalog Produk Sabroe 2023
